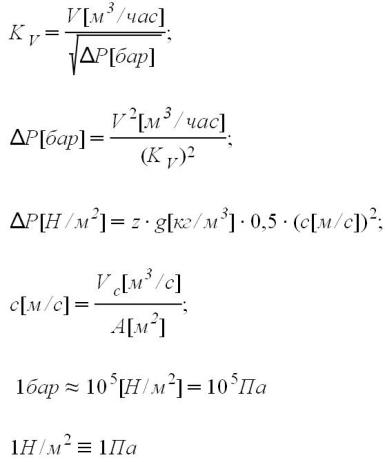

Формулы расчета. Расход воды и сходных жидкостей через через кран (клапан), падение давления, выбор размера крана (клапана, вентиля, затвора, задвижки и т.п.)
Формулы расчета. Расход воды и сходных жидкостей через кран (клапан), падение давления, выбор размера крана (клапана, вентиля, затвора, задвижки и т.п.)
c Скорость ламинарного потока среды - м/с
V Объемный расход через клапан - м3/час
Vc Объемный расход через клапан - м3
А Площадь сечения - м2
g Плотность - кг/м3
Kv Пропускная способность. Фактически это "сколько кубометров воды в час пропускает кран при падении давления 1 бар", но помним, что при таком перепаде на клапане - поток почти всегда уже не ламинарный! т.е. для запорного, например, крана разумный расход по воде во избежание существенной потери давления должен быть не более 1/3 от Kv.
z Коэффициент сопротивления клапана
ΔP Падение давления, перепад давления ! следите за размерностью !

Зависимость падения давления ΔP (бар, Па, кПа), объемного расхода G (м3/ч, кг/ч) по воде, и пропускной способности Kv крана, клапана, задвижки, вентиля:

Зависимость падения давления ΔP (бар, Па, кПа), объемного расхода G (м3/ч, кг/ч) по воде, и пропускной способности Kv крана, клапана, задвижки, вентиля: Распечатать: Формулы расчета. Расход воды и сходных жидкостей через кран (клапан), падение давления, выбор размера крана (клапана, вентиля, затвора, задвижки и т.п.) Зависимость падения давления ΔP, объемного расхода G, и пропускной способности Kv . Расчет клапана, крана или вентиля, подбор клапана, крана или вентиля
