Выбор типа системы отопления в зависимости от типа и вида здания. "Системы водяного отопления многоэтажных зданий. Технические рекомендации по проектированию." В.Н. Карпов, 2010"

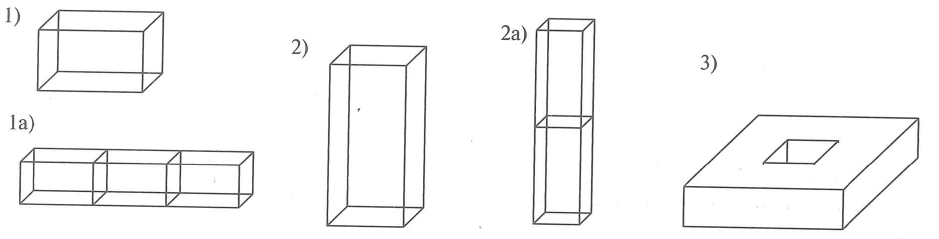

Выбор типа системы отопления в зависимости от типа и вида здания. Виды зданиий: 1 - здание высотой 5-9 этажей, аналогичное обычной секции жилого дома; 1а - многосекционное здание состоящее из секций вида 1; 2 - дом-башня, высотой 9-25 этажей; 2а - высотный дом-башня до 100 этажей; 3 - малоэтажный плоский дом, высотой до 4-5 этажей

Рис. П.1.1. Виды здании: 1 - здание высотой 5-9 этажей, аналогичное обычной секции жилого дома; 1а - многосекционное здание состоящее из секций вида 1; 2 - дом-башня, высотой 9-25 этажей; 2а - высотный дом-башня до 100 этажей; 3 - малоэтажный плоский дом, высотой до 4-5 этажей

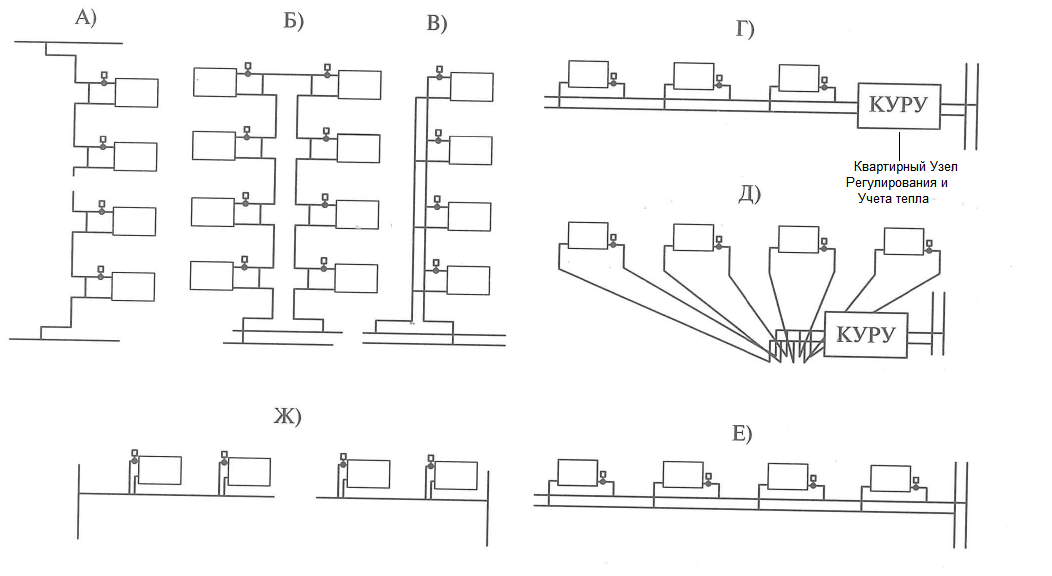

Выбор типа системы отопления в зависимости от типа и вида здания. Типы систем отопления: А - однотрубная система; Б - однотрубная П-образная система; В - двухтрубная система; Г - горизонтальная поквартирная периметральная система; Д - горизонтальная поквартирная радиальная система; Е - горизонтальная двухтрубная система; Ж - горизонтальная однотрубная система

Рис. П.1.2. Типы систем отопления: А - однотрубная система; Б - однотрубная П-образная система; В - двухтрубная система; Г - горизонтальная поквартирная периметральная система; Д - горизонтальная поквартирная радиальная система; Е - горизонтальная двухтрубная система; Ж - горизонтальная однотрубная система

  • КУРУ - это квартирный узел учета и регулирования тепла
  • ЭУРУ - это этажный узел учета и регулирования тепла

Таблица - рекомендуемый* тип системы отопления:

Тип здания Жилые здания Общественные здания
1 Г, Д, В, Б Е, Ж, В, Б
Г, Д, В, Б секционные Е, Ж, В, Б
2 Г, Д, А, В до 15-17 этажей Е, Ж, А, В до 15 этажей
Г,Д Е,Ж
3 Г, Д, В Е, Ж, В
*- "Системы водяного отопления многоэтажных зданий. Технические рекомендации по проектированию." В.Н. Карпов, 2010
