Коэффициенты местных гидравлических сопротивлений. Вход-выход отверстия, канала.
Повороты, углы, внезапные сужения и расширения, шибер (задвижка с полным проходом). Дроссельная
заслонка (затвор поворотный), диафрагмы, входы в системы каналов, клапан седельчатый, ниша
в канале, колено круглое и крестовина. Тройник смесительный, раздающий, собирающий, регенеративная насадка.

Коэффициент местного гидравлического сопротивления диафрагмы, дроссельной щайбы можно определить в зависимости от отношения площади поперечного сечения трубы S2 к площади отверстия диафрагмы S1
S2/S1 0,05 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1,0
ξ 1070 245 51,0 18,4 8,2 4,0 2,0 0,97 0,41 0,13 0

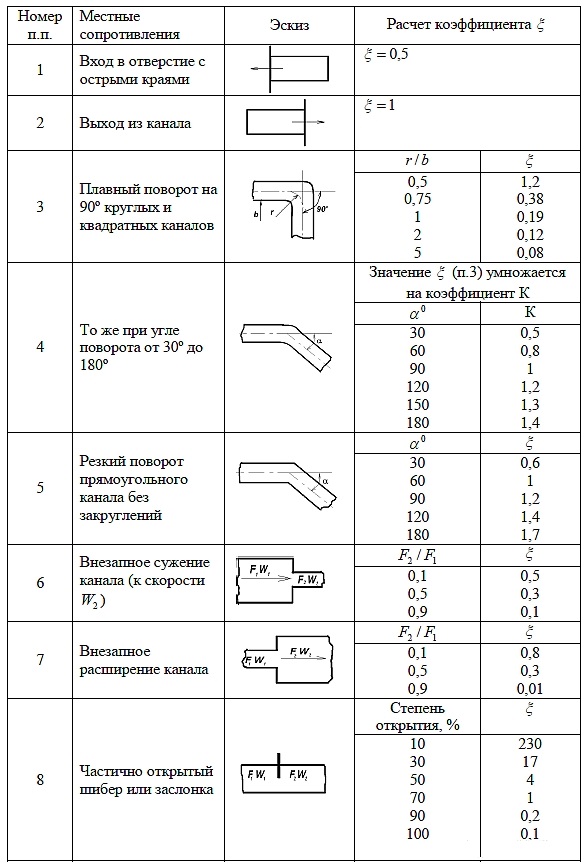

Коэффициенты местных гидравлических сопротивлений.  Вход-выход отверстия, канала. Повороты, углы, внезапные сужения и расширения, шибер (задвижка с полным проходом)

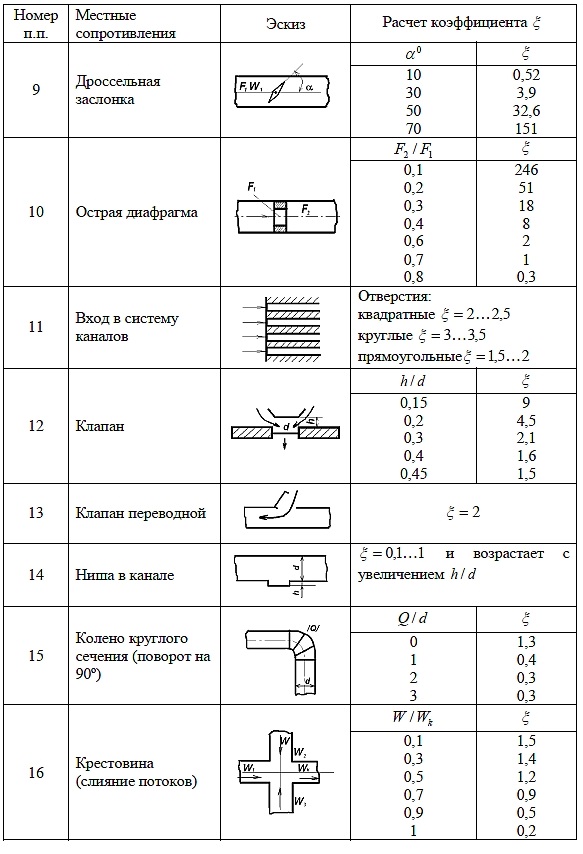

Коэффициенты местных гидравлических сопротивлений.  Дроссельная заслонка (затвор поворотный), диафрагмы, входы в системы каналов, клапан седельчатый, ниша в канале, колено круглое и крестовина

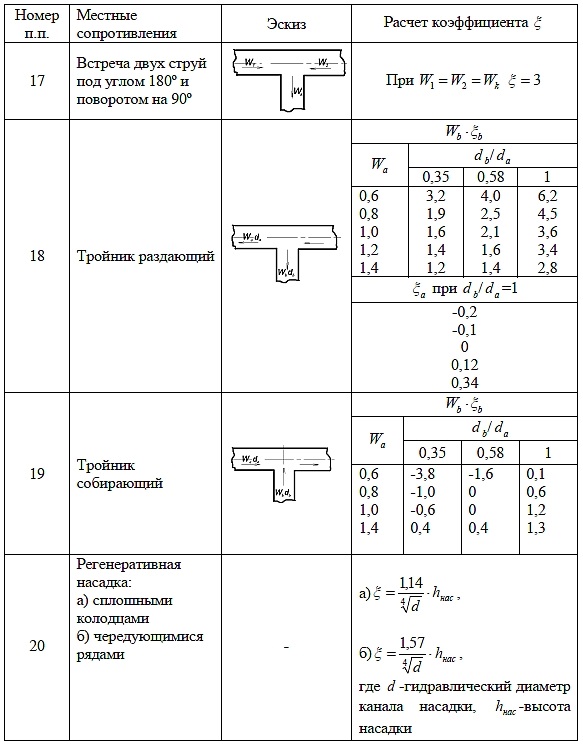

Коэффициенты местных гидравлических сопротивлений.  Тройник смесительный, раздающий, собирающий, регенеративная насадка.
